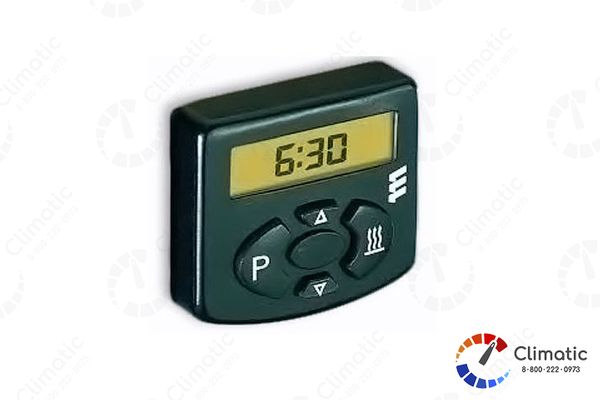

Eberspacher мини таймер инструкция
Общие указания по настройке и эксплуатации мини-таймера
Если в течении 15 сек. не произошло нажатие на какую-либо клавишу, то индикация возвращается в свою исходную позицию - индикацию времени. При настройке времени клавишами 2 и 3 установку времени можно ускорить продолжительным нажатием на соответствующую клавишу. При помощи данного мини-таймера можно предварительно установить и активировать три времени включения. Каждое предварительно установленное время после процесса отопления деактивируется и должно быть вновь активировано.
Функции настройки на мини-таймере
Первичный ввод в эксплуатацию:
После подачи питания на мини-таймер отопителя все символы и цифры мигают. В таком положении мини-таймера отопитель не запускается.
Вначале необходимо установить актуальное время:
Нажать на клавишу 1 - происходит мигание времени.
Настройка времени клавишами 2 и 3.
Нажать на клавишу 1 - происходит индикация времени и мигание двойной точки.
Настройка времени:
Нажать на клавишу 1 и держать нажатой более 3 сек. - происходит мигание времени.
Настройку времени произвести клавишами 2 и 3.
Нажать на клавишу 1 происходит индикация времени и мигание двойной точки.
Указание: Если после установки времени клавиша 1 в течение 5 сек. не нажата, то таймер перейдёт в режим «Настройка времени отопления».
Настройка времени отопления:
Нажать на клавишу 1 и держать нажатой более З сек. – происходит мигание времени.
Не нажимать на клавиши - мини-таймер переходит в режим «Настройка времени отопления».
Индикация на дисплее:
Символ отопления и время отопления мигают. Настройку времени отопления (от мин до 120 мин) произвести клавишами 2 и 3.
Нажать на клавишу 1 - происходит индикация времени и мигание двойной точки.
Предварительная настройка времени:
Через 1-разовое, 2- или 3-разовое нажатие на клавишу 1 производится вызов времени 1, 2 или 3 для предварительной установки.
Индикация на дисплее:
Например, время для предварительной установки 1 и символ 1. Предварительную установку времени произвести клавишами 2 и 3. Клавишей 4 производится активация или деактивация предварительно установленного времени. При активации предварительно установленного времени производится индикация символа «ОМ». Активированное предварительно установленное время показано на дисплее символом «1, 2 или 3».
Функции управления мини-таймером
Включить отопитель:
Нажать на клавишу 4.
Продолжительность отопления составляет мин.
Индикация на дисплее: остаточное время отопления и символ 7.
Выключить отопитель:
Нажать на клавишу 4.
Производится выбег (продувка) отопителя в течение 120 сек.
Индикация на дисплее: актуальное время.
Продолжительный режим отопления:
Нажать на клавишу 3 и держать нажатой, затем нажать на клавишу 4. Теперь отопитель включен до тех пор, пока нажатием на клавишу 4 отопитель не будет выключен.
Включение / выключение предварительно установленного времени:
Через 1-разовое, 2- или 3-разовое нажатие на клавишу 1 производится вызов времени 1, 2 или 3. Кнопкой 4 активировать – деактивировать вызванное время
Что важно знать при монтаже подогревателя Eberspacher Hydronic
Обязательно используйте при монтаже гибкую трубку для отвода отработанных газов внутренним диаметром 24 мм, а также выхлопной глушитель.
Трубка при необходимости может быть укорочена на 20 см или удлинена до 2 м (вкл. выхлопной глушитель). Глушитель канала выпуска отработанных газов закрепить в подходящем для этого месте. Гибкая трубка закрепляется с помощью трубных хомутов (момент затяжки 7+0,5 Нм). Прокладывается трубка с целью отвода отработанных газов от отопительного прибора до глушителя.
Затем необходимо закрепить на глушителе короткую концевую трубу (с оконечной втулкой) при помощи трубного хомута (момент затяжки 7+0,5 Нм).
Техника безопасности
Система отвода газов в процессе работы может очень сильно нагреваться, сохраняя высокую температуру какое-то время после отключения рабочего режима. Поэтому так важно соблюдать все требования руководства по монтажу при установке всей системы отопителя.
Требования по безопасности монтажа от производителя:
- Вывод системы может находиться только снаружи автомобиля.
- Выхлопная труба не должна выступать за боковые габариты автомобиля.
- Лучше монтировать выхлопную трубу с уклоном. Для отвода конденсата можно просверлить в самой нижней точке отверстие диаметром примерно в 5 мм для отвода конденсата.
- Следует соблюдать расстояние между частями системы и функциональными узлами автомобиля, чтобы избежать их повреждения.
- Труба должна располагаться на безопасном расстоянии от других деталей в целях предупреждения их чрезмерного нагревания. Предохранить от нагрева в первую очередь нужно топливные шланги - как металлические, так и синтетические, шланги тормозной системы и проводку.
- Не допускайте возможности смещения труб выхлопной системы во время движения - они должны хорошо закрепляться через каждые 50 см.
Внимательно отнеситесь к прокладыванию системы отвода выхлопных газов - отработанные газы не должны попадать в канал забора воздуха автомобиля. Кроме того:
- Выход выхлопной трубы не должен забиваться грязью и снегом.
- Выход выхлопной трубы не должен быть направлен в сторону движения.
- Выхлопной глушитель должен быть тщательно закреплен.
Образование ядовитых веществ при любом горении неизбежно. Придерживайтесь требований производителя по монтажу отопителя, чтобы минимизировать выделение вредных веществ.
- Не проводите никаких работ в зоне выхода отработанных газов, пока устройство работает в режиме обогрева.
- Прежде чем начать работы с системой отвода следует отключить отопитель и дождаться полного остывания всех его частей. При работе с ними лучше надевать специальные защитные перчатки.
- Не вдыхайте выхлопные газы.
Работа с топливной системой
- Резать трубки и топливные шланги можно только острым ножом, не сдавливая места срезов и не оставляя на них заусенцев.
- Прокладывать топливные шланги от дозирующего насоса к отопительному прибору рекомендуется с небольшим постоянным повышением.
- Надежно закрепляйте топливные шланги - это исключит опасность их повреждения, а также возникновение шумов, вызываемых их вибрацией. Закрепляйте шланги по возможности каждые 50 см.
- Топливные шланги должны быть хорошо защищены от механических воздействий.
- Все шланговые соединения в системе подачи топлива следует зафиксировать при помощи шланговых хомутов (момент затяжки 1+0,2 Нм)
Важно так проложить и закрепить топливные шланги, чтобы на места их крепления не оказывали влияние ни вибрация транспортного средства, ни его продольное скручивание.
- Предохраните все элементы системы подачи топлива от воздействия высоких температур.
- Ни в коем случае не устанавливайте топливные шланги вблизи от системы отвода отработанных газов отопительного прибора или двигателя автомобиля. Сохраняйте достаточный зазор между частями системы, а при необходимости установите теплозащитные экраны или металлические листы.
- Исключите возможность утечки или испарения топлива, в противном случае возможно его скапливание и воспламенение на горячих деталях или электрооборудовании.
- При соединении топливных проводок и шлангов нужно всегда соединять их встык, чтобы исключить возможность образования пузырей.
