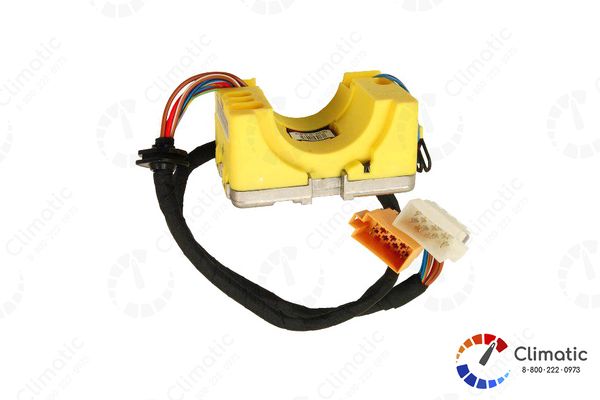

Блок управления 24 вольт D4S Eberspacher (арт. 225102003602)

Первый ввод отопительного прибора
При первом вводе в эксплуатацию после получения из сервисного центра необходимо проверить следующие пункты.
• После установки отопительного прибора необходимо выполнить тщательную деаэрацию контура циркуляции охлаждающей жидкости, а также всей системы подачи топлива. Соблюдайте при этом предписания производителя автомобиля.
• Перед пробным запуском открыть контур циркуляции охлаждающей жидкости (регулятор температуры в положение „ТЕПЛО“).
• Во время пробного пуска отопительного прибора необходимо проверить на герметичность и надежность крепления все соединения системы подачи топлива и контура циркуляции охлаждающей жидкости.
• Если во время эксплуатации отопительного прибора выявляются неисправности, то необходимо установить причину при помощи диагностического устройства и устранить ее.

Перед запуском выполнить проверку надежности
После длительных периодов простоя (летнее время) проверить крепеж всех узлов (при необходимости затянуть болты).
Выполнить визуальную проверку системы подачи топлива на ее герметичность.

Перед включением
Перед включением или программированием режима обогрева регулятор климатической системы автомобиля установить в положение „ТЕПЛО“ (максимальный обогрев) и вентилятор на „медленную ступень" (низкий расход электроэнергии).
На автомобилях с автоматическим регулированием температуры воздуха перед выключением зажигания регулятор климатической системы установить на „МАКС“ и заслонку установить в положение „ОТКРЫТО“.

Автономная вентиляция
Автономная вентиляция обозначает: возможное регулирование работы автомобильного вентилятора напрямую через элемент управления или – что еще более целесообразно – через блок радиоуправления, минуя режим обогрева, чтобы в летнее время выполнить короткое проветривание салона автомобиля перед началом движения.

Режим обогрева
Водяной насос запускается и после жестко заданной последовательности исполнения программы включается нагнетатель воздуха в камеру сгорания, электрод накаливания и дозирующий насос. В случае образования в камере сгорания стабильного горения электрод накаливания отключается.
В зависимости от нужной температуры нагрева выполняется изменение производительности отопительного прибора по ступеням: Мощность – Высокая – Низкая – Выкл (пауза регулирования). При этом температурные пороги жестко запрограммированы в электронном блоке управления.
Отопительный прибор запускается на ступени регулирования „Мощность“.
После нагрева охлаждающей жидкости до 65 °C – зависит от выбранной настройки вентилятора – вентилятор двигателя включается на ступени регулирования «Высокая».
Если температура охлаждающей жидкости повышается далее до 80 °C, отопительный прибор переходит на ступень регулирования «Малая».
• Если обогрев на ступени „Низкая“ недостаточен и температура охлаждающей жидкости опускается до 75 °C, отопительный прибор снова переключается на ступень регулирования „Высокая“.
• Если тепловая мощность на ступени регулирования
„Низкая“ достаточна, температура охлаждающей жидкости поднимается до 85 °C.
Отопительный прибор переключается на ступень регулирования „Выкл“ (пауза регулирования) и происходит инерционный выбег,
– у бензиновых отопительных приборов в течение 120 секунд,
– у дизельных отопительных приборов в течение 90 секунд.
• Если во время паузы регулирования температура охлаждающей жидкости опускается до 75 °C, происходит повторный запуск на ступени регулирования «Высокая».
На паузе регулирования водяной насос снова находится в рабочем режиме, а на элементе управления снова отображается символ включения.
