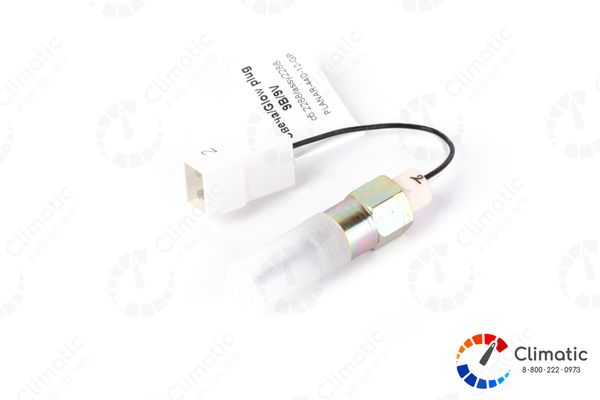

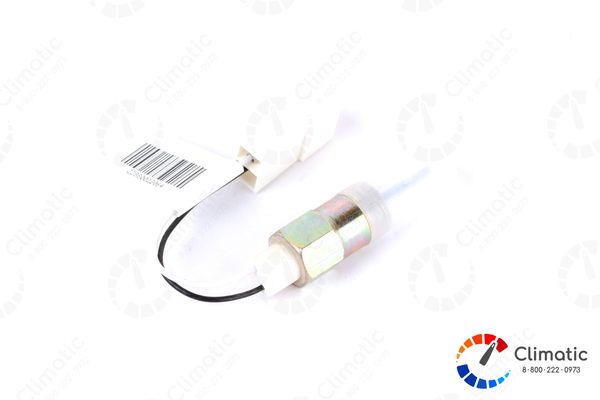

Свеча Теплостар Планар 44Д GP 9 В (12 В) (только для изделий с маркировкой GP)

Свеча накаливания обеспечивает воспламенение топливной смеси во время запуска отопителя.

Проверку работоспособности и замену свечи производить следующим образом:

• снять верхний кожух,

• разъединить свечной разъем,

• вывернуть свечу,

• подключить свечной разъем и включить отопитель.


Обратите внимание, как накаливается свеча, она должна калиться примерно до середины тэна начиная с конца. Если тэн калится с середины или от конца и до основания, то свеча – неисправна.

Если свеча не калится, то проверьте её работоспособность. Для этого разъедините свечной разъем и подключите свечу к источнику постоянного тока с напряжением 12±0,3 В (АКБ или иной с током не менее 20 А) и через 30 секунD замерить потребляемый ток.

Потребляемый ток должен быть в пределах от 3 до 5.2 А. Время испытания – не более 90 сек. Время между включениями – не менее 180 сек.

Если свеча не отвечает какому-либо из перечисленных выше требований, то её необходимо заменить. При замене свечи монтаж производится в обратной последовательности.

При замене свечи необходимо убедиться в целостности втулки и кольца. На свечу переD установкой необходимо в следующей последовательности установить: шайбу, кольцо, втулку и завернуть свечу в штуцер камеры сгорания.

Если свеча исправна, проверьте провода и контакты проводов в свечном разъеме. Если контакты чистые, следует заменить БУ на заведомо исправный и повторить запуск. Если после замены блока управления отопитель будет работоспособен, то снятый БУ считается неработоспособным и подлежит замене.

Запрещается проверка свечи напряжением более 12 В.
