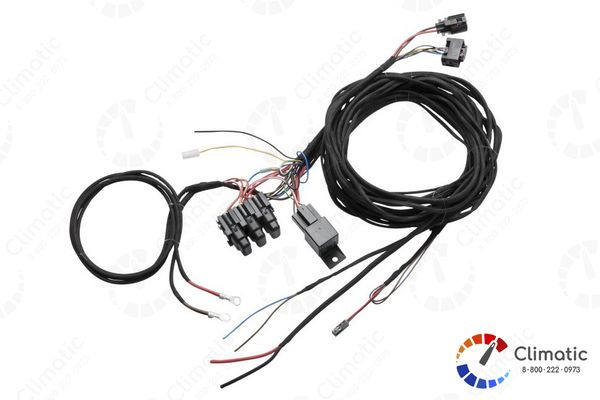

Жгут кабельный Webasto Thermo Top C/E 1320454a

Webasto Thermo Top - эксплуатация, коды ошибок

Подогреватель следует:

-использовать с указанными на заводской табличке топливом и номинальным напряжением. Прежде всего, необходимо соблюдать температурные диапазоны применения различных марок топлива;

-отключать при выделении большого количества дыма, необычном шуме при горении или появлении запаха топлива путем выключения и извлечения предохранителя. Последующий ввод в эксплуатацию допускается только после проверки подогревателя персоналом, прошедшим обучение;

-отключать при выделении большого количества дыма, необычном шуме при горении или появлении запаха топлива путем выключения и извлечения предохранителя. Последующий ввод в эксплуатацию допустим только после перепроверки подогревателя персоналом, прошедшим обучение.

-включать не реже одного раза в месяц при холодном двигателе как минимум на 10 минут. Не позднее начала отопительного периода в рамках ежегодного обслуживания необходимо выполнить проверку подогревателя квалифицированным персоналом.

Ответственность:

В случае несоблюдения инструкции по монтажу и содержащихся в ней указаний ответственность со стороны производителя исключается. То же самое распространяется на неквалифицированный ремонт или ремонт с использованием неоригинальных запасных частей. Претензии по ответственности принимаются только при подтверждении соблюдения указаний по обслуживанию и технике безопасности

Запрещается:

-подвергать подогреватель воздействию температур выше 90 °C (температура хранения). При превышении данной температуры возможно возникновение неисправимых дефектов;

-эксплуатировать подогреватель без рекомендованной автопроизводителем охлаждающей жидкости (доля содержания антифриза (на основе гликоля) в воде контура отопления не менее 20%).

Жидкостный подогреватель можно вводить в эксплуатацию с помощью выключателя или таймера, в зависимости от комплектации. Перед включением подогревателя необходимо перевести штатное отопление салона в режим обогрева.С помощью таймера можно задать время включения подогревателя в период до 7 дней. Можно программировать 3 различных варианта времени включения, при этом активированным может быть только один из них. Таймер имеет функцию будильника. При включенном зажигании таймер показывает текущее время и день недели. Во время работы подогревателя включается подсветка дисплея и клавиш. После подключения электропитания все символы на дисплее начинают мигать. Необходимо настроить время и день недели.

Во время всех активированных режимов работы подогревателя производится контроль электрических компонентов, напряжения питания ификсируются сбои в процессе работы. При возникновении сбоя происходит блокировка подогревателя с целью предотвращения самопроизвольного повторного включения режима горения. Одновременно с этим в индикации режима работы выводится мигающий код.

Аварийная блокировка происходит при:

• пониженном напряжении;
• отсутствии пламени при запуске;
• обрыве пламени;
• преждевременном распознавании пламени;
• сбое в блоке управления или периферийных компонентах.

Возможные варианты снятия аварийной блокировки:

1. выключение и повторное включение подогревателя;
2. сброс подогревателя к исходному состоянию, например, путем отсоединения от электропитания.

Если причиной сбоя является неисправность деталей, от которых зависит безопасность, в дополнение к аварийной блокировке происходит блокировка подогревателя.

Блокировка подогревателя происходит в следующих случаях:

• срабатывание реле защиты от перегрева или его неисправности;
• неисправность датчика температуры жидкости;
• неисправность электромагнитного клапана;
• неисправность датчика пламени (интегрирован в блок управления);
• повторяющиеся сбои (восемь последовательных аварийных блокировок);
• повторяющиеся обрывы пламени пламя после выключения.

В случае блокировки подогревателя прибор подлежит обслуживанию персоналом, прошедшим обучение в компании-производителе, и выдаче последующего разрешения на эксплуатацию.

Вид неисправности выдается с помощью мигающего индикатора режима работы. Индикатор начинает мигать с соответствующей частотой сразу после обнаружения неисправности, а при включении подогревателя мигает до проведения деблокировки. Воспроизводимый миганием индикатора код ошибки состоит из последовательности 5 коротких импульсов в качестве паузы и определенного количества длинных импульсов, соответствующих номеру ошибки, которые необходимо сосчитать. Затем выдается новая последовательность из 5 коротких импульсов. Значение количества длинных импульсов можно найти в таблице.

Таблица: коды ошибок, сообщаемые мигающим индикатором
