Основные компоненты отопителя:
- Нагнетатель воздуха
- Теплообменник
- Горелка
- Блок управления
- Внешний корпус
Работа отопителя управляется автоматически блоком управления согласно показаниям с:
- органа управления и датчика температуры
- штифта накала/датчика пламени
- датчика перегрева
Подача топлива осуществляется извне с помощью дозирующего насоса. При возникновении неисправности произошедшего сбоя выводится на дисплее комби-таймера. На органе управления будет мигать индикатор работы «ON». Кроме того, может быть проведена диагностика отопителя с помощью персонального компьютера.
Нагнетатель воздуха
Нагнетатель воздуха состоит из корпуса, мотора, крыльчатки подачи воздуха для нагрева и крыльчатки подачи воздуха для горения. Нагнетатель воздуха подает необходимый для сгорания воздух от воздухозаборного отверстия в камеру сгорания. Кроме того, нагнетатель забирает воздух и прокачивает его через теплообменник отопителя и подает в отапливаемые помещения.
Теплообменник
В теплообменнике тепло, полученное при сгорании топлива, передается потоку воздуха, подаваемого нагнетателем.
Горелка с камерой сгорания
В горелке топливо, испаряясь с испарительной прокладки, смешивается с подаваемым воздухом. В камере сгорания сгорает топливно-воздушная смесь, нагревая тем самым теплообменник.
Блок управления

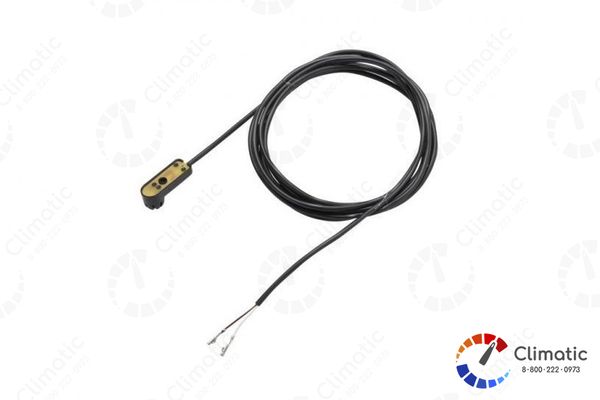

Блок управления регулирует работу отопителя и контролирует процесс сгорания в соответствии с показаниями датчиков пламени, температуры воздуха на входе и выходе из отопителя, положения рукоятки терморегулятора. Встроенный датчик температуры можно заменить наружным. При возникновении неисправности блок управления производит диагностику отопителя и выдает неисправности. В зависимости от комплектации отопителя, на дисплей комби-таймера (в виде цифр) или на индикатор переключателя (в форме блоккода – мигания). Кроме того, диагностику отопителя можно провести, используя диагностический адаптер и ПК.
Штифт накаливания выполняет также функцию датчика пламени. Штифт накаливания представляет собой керамический стержень, расположенный в горелке около испарителя. Подача тока на штифт приводит к его калению. Во время пуска он зажигает топливно-воздушную смесь в камере сгорания.
В роли датчика пламени он функционирует как низкоомный резистор с положительным температурным коэффициентом, сопротивление которого меняется в зависимости от нагрева (наличия пламени). Сигналы подаются на блок управления и обрабатываются им. Датчик пламени контролирует наличие пламени в течении всего времени, пока отопитель включен.
Датчик перегрева
Ограничитель перегрева измеряет температуру отопителя в зоне ребер теплообменника и предохраняет отопитель от недопустимого перегрева в процессе работы. Он блокирует работу отопителя при температуре нагретого воздуха более 150C и температуре поверхности отопителя (корпуса) свыше 80C, следствием чего является прерывание подачи топлива и отключение отопителя, перевод его в режим продувки. На орган управления при этом выдаётся ошибки. Для повторного запуска отопителя необходимо его выключить и включить.
