Внимательно изучите инструкцию производителя по установке и эксплуатации.
При наличии серьезных неисправностей в работе отопителя обязательно обратитесь к специалистам за диагностикой оборудования.
Коды самых распространенных неисправностей приведены в таблице ниже.
Каждая возникающая неисправность кодируется и автоматически высвечивается на индикаторе. При этом код неисправности и светодиод, отображающий режим работы отопителя, будут редко мигать. Коды неисправностей отопителя приведены в таблице. Нажатие на любую кнопку пульта снимает индикацию кода неисправности и переводит пульт в исходное состояние.
Код неисправности | Описание неисправности Комментарий. | Устранение неисправностей |
01 | Перегрев теплообменника | Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода нагреваемого воздуха. Проверить датчик перегрева на теплообменнике, при необходимости заменить |
02 | Возможный перегрев по датчику температуры. Температура датчика (блока управления) более 55 градусов. | За время продувки перед запуском в течение 5 минут недостаточно охлаждён блок управления или перегрев блока управления, который произошел во время работы. Необходимо проверить входной и выходной патрубки нагревателя на предмет свободного входа и выхода воздуха и повторить запуск для охлаждения отопителя |
04 | Неисправность встроенного датчика температуры на блоке управления | Заменить блок управления |
05 | Неисправность индикатора пламени | Проверить цепь индикатора пламени на обрыв при отсоединенном от платы датчика. Сопротивление между выводами должно быть не более 10 Ом. Если индикатор неисправен, то его необходимо заменить |
08 | Прерывание пламени при работе отопителя | Проверить количество и подачу топлива. Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод. Если отопитель запускается, то проверить топливный насос и при необходимости заменить. |
09 | Неисправность свечи накаливания | Проверить свечу накаливания, при необходимости заменить. |
10 | Неисправность мотора вентилятора | Проверить электропроводку мотора вентилятора на проводимость, при необходимости заменить электромотор. |
12 | Отключение, повышенное напряжение | Проверить батарею, регулятор напряжения и подводящую электропроводку. Напряжение между 1 и 2 контактами разъема ХР13 должно быть не выше 16 В (30 В) |
13 | Попытки запуска исчерпаны | Если допустимое количество попыток запуска использовано, проверить свечу, количество и подачу топлива. Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод. |
15 | Отключение, пониженное напряжение | Проверить батарею, регулятор напряжения и подводящую электропроводку. Напряжение между 1 и 2 контактами разъема ХР13 должно быть не ниже 10 В (20 В) |
16 | Превышено время на вентиляцию | За время продувки недостаточно охлаждён нагреватель. Проверить систему подачи воздуха для сгорания и газоотводящий трубопровод. Проверить индикатор пламени и при необходимости заменить. |
17 | Неисправность топливного насоса | Проверить электропровода топливного насоса на короткое замыкание и обрыв, при необходимости заменить. |
20 | Нет связи между пультом управления и нагревателем | Проверить соединительные провода, разъем. |
27 | Неисправность мотора вентилятора. Двигатель не вращается. | Проверить электропроводку мотора вентилятора на проводимость, при необходимости заменить электромотор. |
28 | Неисправность мотора вентилятора. Двигатель не выключается, продолжает вращаться | Проверить электропроводку мотора вентилятора на проводимость, при необходимости заменить электромотор. |
30 | Срыв пламени в камере сгорания по причине просадки напряжения | Проверить аккумуляторную батарею, электропроводку. (Просадка напряжения может возникнуть из-за длительного включения электростартера). |
Отопитель работает независимо от автомобильного двигателя. Питание электроэнергией осуществляется от автотранспортного средства.

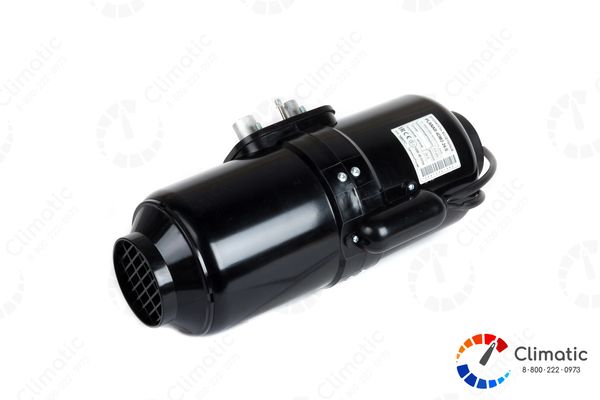

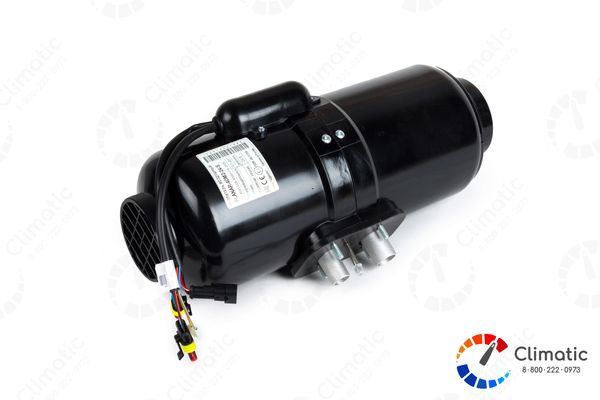

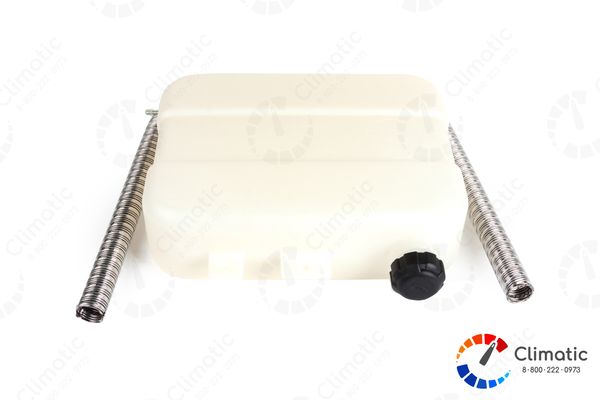

Отопитель является автономным нагревательным устройством, которое содержит:
- нагреватель;
- топливный насос для подачи топлива в камеру сгорания;
- устройство пуска и индикации (пульт управления);

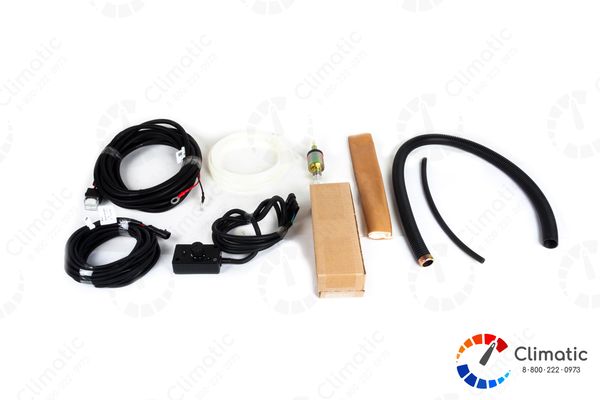

- жгуты проводов для соединения элементов отопителя и АКБ автомобиля.
Принцип действия отопителя основан на разогреве воздуха, принудительно вентилируя его через теплообменную систему отопителя. В качестве источника тепла используются газы от сгорания топливной смеси в камере сгорания. Полученное тепло нагревает стенки теплообменника, который с внешней стороны обдувается воздухом. Воздух проходя через ребра теплообменника нагревается и поступает в салон автомобиля или помещение АТС.
При включении отопителя осуществляется тестирование и контроль работоспособности элементов отопителя:
-индикатора пламени;
-датчика перегрева;
-электромотора нагнетателя воздуха;
-свечи;
-топливного насоса и их электроцепей.
При исправном состоянии начинается процесс розжига. По заданной программе происходит предварительная продувка камеры сгорания и разогрев до необходимой температуры свечи накаливания. Затем, по той же программе начинает подаваться топливо и воздух. В камере сгорания начинается процесс горения. После образования стабильного горения происходит отключение свечи накаливания. Контроль пламени осуществляется индикатором пламени. Всеми процессами при работе отопителя управляет блок управления. Блок управления осуществляет контроль над температурой теплообменника в нагревателе и при превышении установленного значения температуры прекращает процесс горения. Кроме того, имеется возможность выключить отопитель в любой момент времени. При подаче команды на выключение отопителя прекращается подача топлива и производится вентиляция камеры сгорания воздухом.
Особенности автоматического управления работой отопителя в аварийных и нештатных ситуациях:
1) если по каким-либо причинам не произошёл запуск отопителя, то процесс запуска автоматически повторится. После 2-х неудачных попыток происходит выключение отопителя;
2) если во время работы отопителя горение прекратится, то отопитель выключится;
3) при перегреве теплообменника в нагревателе (например, закрыто входное или выходное отверстия в нагревателе) происходит автоматическое выключение отопителя;
4) при падении напряжения ниже 20 В (10,5 В) или его повышении свыше 30,8 В (16 В) происходит выключение отопителя. В скобках указаны значения для отопителя работающего при номинальном напряжении 12 В.
5) при аварийном выключении отопителя на пульте управления начнет мигать светодиод (красным или оранжевым цветом). Количество миганий через паузу показывает вид неисправности.
По желанию потребителя отопитель может комплектоваться выносным датчиком температуры. Датчик температуры устанавливается в кабине в необходимом для водителя месте. С пульта управления можно устанавливать температуру в пределах 15-30С в зоне установки датчика температуры. Необходимую температуру отопитель поддерживает в автоматическом режиме и при достижении ее переходит на режим с более низкой теплопроизводительностью. Если первоначально установленная температура окажется ниже, чем окружающая, то отопитель будет работать в режиме вентиляции, а светодиод на пульте управления при этом будет светиться зеленым цветом. Штыри на проводах выносного датчика температуры устанавливаются в колодку ХS1.
